Комплектная трансформаторная подстанция наружной установки  тупикового и проходного типа  (КТПНУ) мощностью от 63кВА до 2500 кВА с кабельными  и воздушными вводами, с кабельнымии и воздушными выводами предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжение 6-10 кВ, преобразования и распределения его напряжением 0,4 кВ, частотой 50 Гц.

КТПНУ поставляются на объект отдельными блок модулями с установленной аппаратурой. Это значительно позволяет сэкономить время на монтажные работы. Применяются в системах электроснабжения служб нефтяной и газовой промышленности и других промышленных объектах.

КТПНУ предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях теператур от -50С до +45С. КТПНУ пригодны для работы в условиях гололеда при толщине льда до 20 мм. и скорости ветра до 15 м/с, а при отсутствии гололеда до 36 м/с.

Структура условного обозначения

2 КТПНУ – Х/Х/0,4 – 2001/Х /Х /УХЛ1

1 2 3 4 5 6 7 8 9

1 – число силовых трансформаторов;

2– комплектная трансформаторная подстанция наружной установки;

3 – мощность силового трансформатора, кВА;

4– номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;

5 – номинальное напряжение на стороне низкого напряжения (НН), кВ;

6 – год разработки документации;

7 – вид исполнения: П – проходная, Т – тупиковая;

8 – исполнение ввода ВН и вывода НН: К – кабельный, В – воздушный;

9 – климатическое исполнение и категория размещения.

Основные преимущества КТПНУ:

меньшие габаритные размеры;

• цельносварная конструкция, обеспечивающая высокую механическую прочность;
• пыле- и влагозащищенная конструкция;
• различные типы коммутационной аппаратуры;
• наличие систем отопления, пожарной сигнализации, вентиляции;
• возможность установки АВР на РУНН и УВН;
• учет электроэнергии ведется на УВН и РУНН;
• установка комплектующих как отечественного, так и импортного производства;

Комплектуются следующими коммутационными аппаратами:

1. рубильники: Р, РБ, РЕ, ВР, ВРА;
2. разъединители: РВЗ, РЛНД, РФВЗ, РВ;
3. выключатели нагрузки ВНР-10/400, ВНА-10/630;
4. вакуумные выключатели BB/TEL; Эволис

Основные параметры и характеристики КТПНУ

Комплектная трансформаторная подстанция состоит из 3-х составных частей (блоков): блока со стороны высокого напряжения (УВН), блока трансформаторного отсека и блока распределительного устройства со стороны низкого напряжения (РУНН), изготавливаемых по требованиям настоящих технических условий и конструкторской документации, утвержденных в установленном порядке.

УВН КТПНУ состоят из:

шкафов ввода высокого напряжения (ШВВ);

камер сборных одностороннего обслуживания КСО-299М; КСО-398; КСО-399.

КТПНУ по виду исполнения делятся на:

1. КТПНУ до 2500 кВА;
2. КТПНУ до 1000 кВА.

Ограничения эксплуатации КТПНУ

Окружающая воздушная среда не должна содержать едких паров, пыли, газов в концентрациях разрушающих металлы, изоляцию и покрытия подстанции.

Вид климатического исполнения У1, УХЛ1, по ГОСТ 151 50-69

Основные параметры КТПНУ до 2500 кВА

соответствуют значениям, указанным в таблице 1.

Таблица 1.

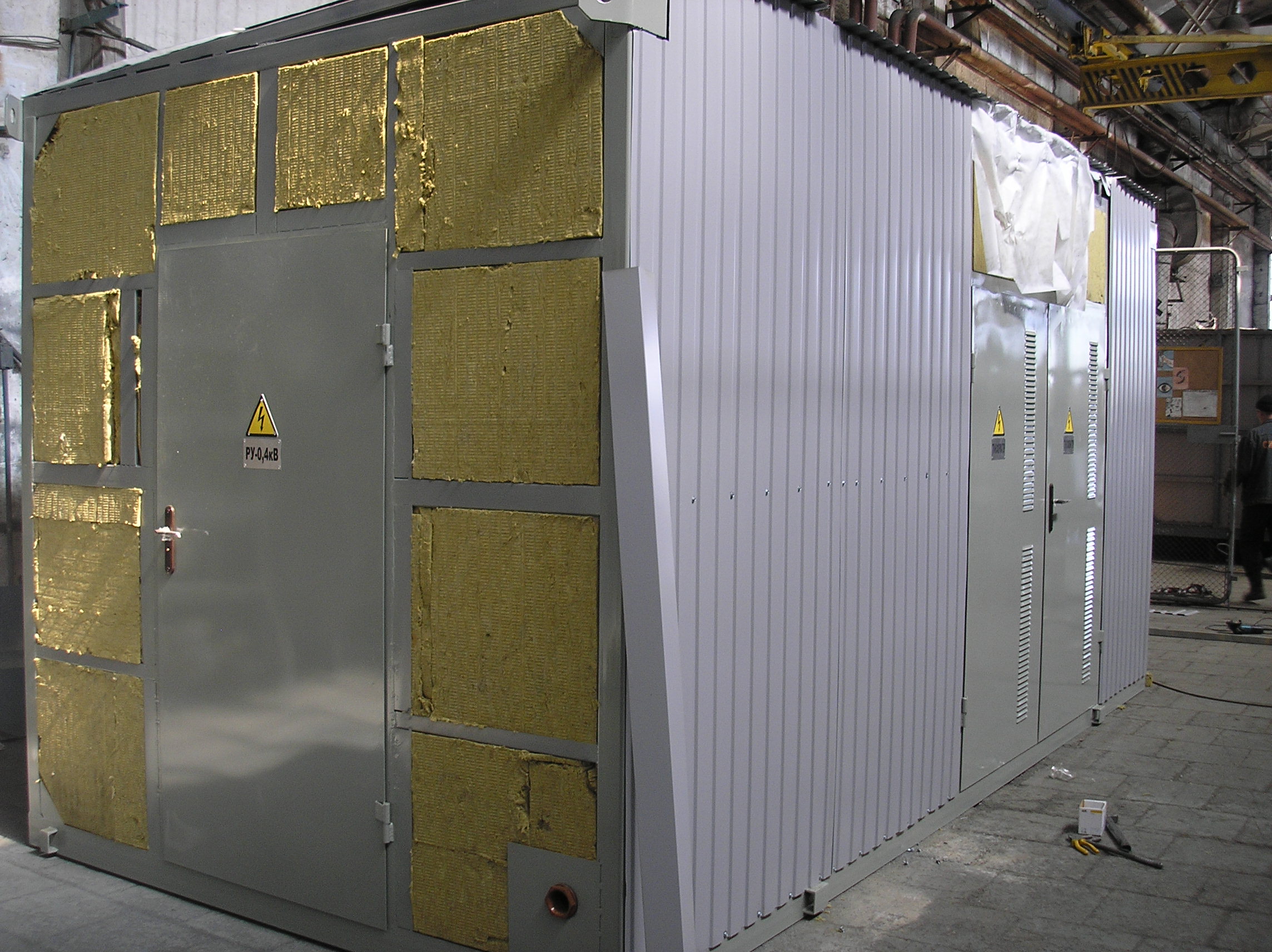

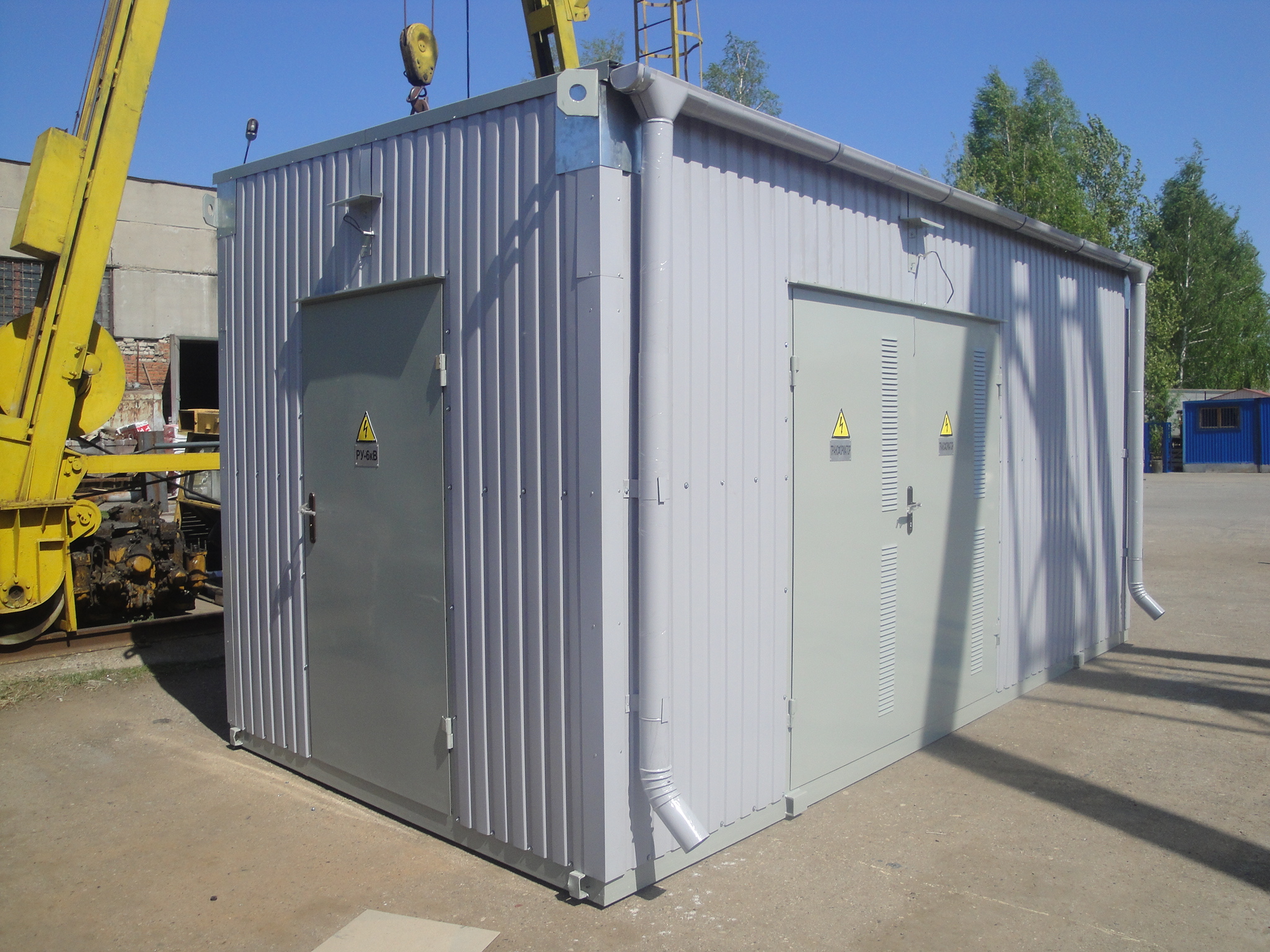

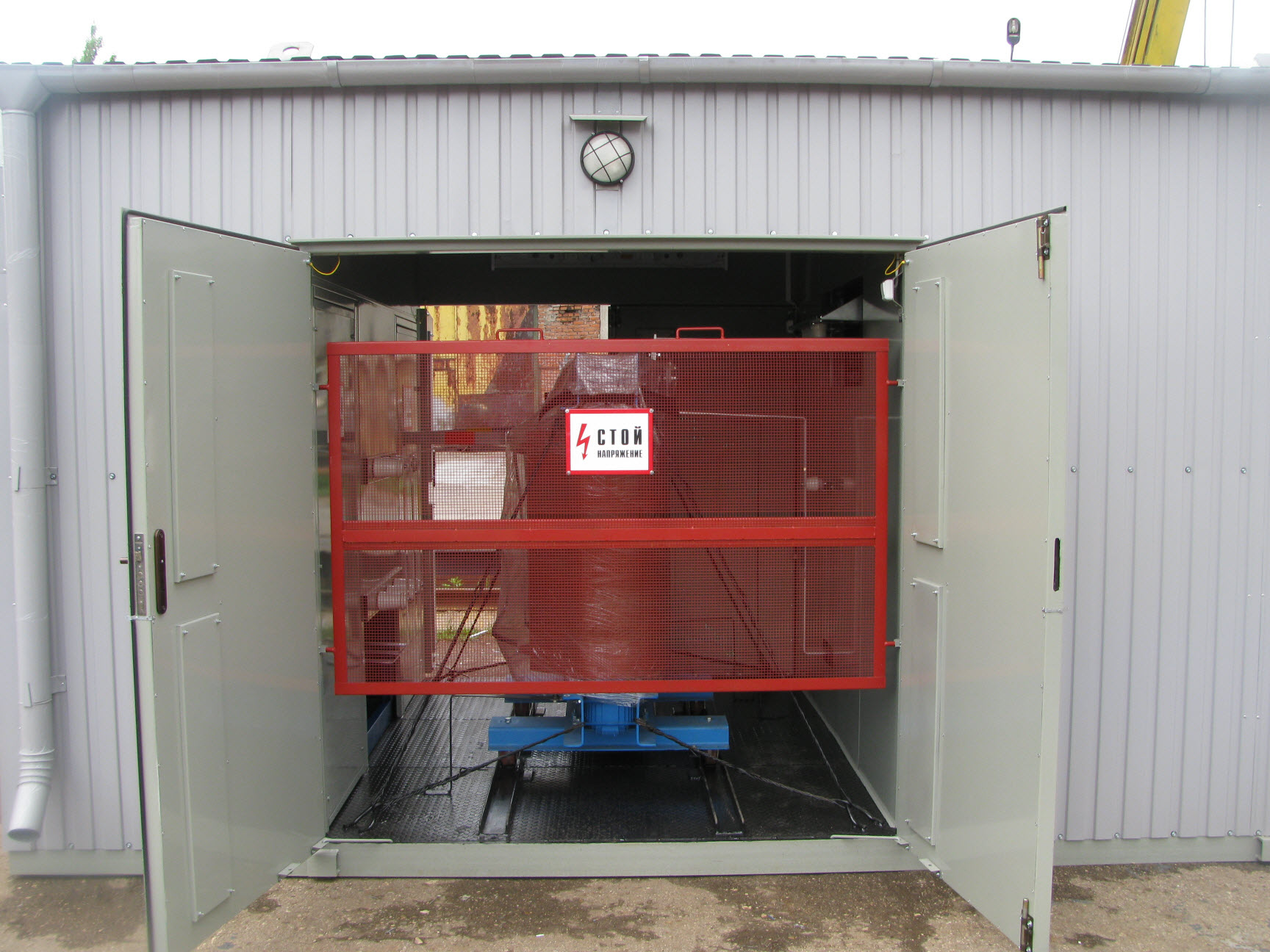

Типовая КТПНУ - БМКТП

состоит из блок-контейнеров, образующих единое здание, в котором размещаются шкафы УВН, РУНН.

Конструкция блок контейнеров состоит из сварного металлического каркаса по ГОСТ 11474. Основание - из швеллеров по ГОСТ 8240 и закрывается снизу оцинкованным профилированным листом по ГОСТ 24045. Пол выполнен из рифленой стали по ГОСТ 8568 и утеплен матами из стеклянного штапельного волокна по ГОСТ 10499 толщиной 100 мм. Маты от попадания влаги с двух сторон закрыты полиэтиленовой пленкой по ГОСТ 10354.

Стены и потолок блок контейнеров с наружной и внутренней сторон выполнены из оцинкованных окрашенных профилированных листов по ГОСТ 24045 и имеют утепление из материала «URSA» по ГОСТ 9573 толщиной от 50 до 100 мм.

Также в качестве теплоизоляции в КТПНУ могут применяться изделия из стеклянного штапельного волокна по ГОСТ 10499.

• Здания в КТПНУ могут быть выполнены без утепления.
• Крыша подстанции двускатная, выполнена из оцинкованных профилированных листов по ГОСТ 24045.
• В КТПНУ обеспечены следующие механические и электрические блокировки по ГОСТ 12.2.007.4:
• блокировка, не допускающая включение ножей заземлителя при включенных ножах выключателя нагрузки;
• блокировка, не допускающая включение ножей выключателя нагрузки при включенных ножах заземлителя;
• блокировка, исключающая возможность открывания двери камеры КСО (шкафа УВН) при включенных ножах выключателя нагрузки и не допускающая их включение при открытой двери КСО (шкафа УВН);
• блокировка, исключающая возможность подачи напряжения от РУНН через силовой трансформатор на включенные ножи выключателя УВН;
• блокировка, исключающая возможность открывания дверей УВН при включенном линейном разъединителе 10(6) кВ на концевой опоре;
• блокировка, исключающая возможность заземления находящихся под напряжением сборных шин;
• блокировка, не допускающая соединение заземленной секции с секцией, находящейся под напряжением;
• блокировка, исключающая возможность открывания дверей блока трансформатора БТ при включенном линейном разъединителе на концевой опоре;
• блокировка, исключающая возможность отключения и включения секционным разъединителем тока нагрузки;
• шины ВН и НН защищены от случайных прикосновений к токоведущим частям защитными коробами.

В КТПНУ предусмотрены следующие защиты:

• на стороне высокого напряжения:
• от атмосферных и коммутационных перенапряжений;
• от междуфазных коротких замыканий.
• на стороне низкого напряжения:
• от перегрузки на отходящих линиях;
• от однофазных и междуфазных коротких замыканий на отходящих линиях;
• от атмосферных и коммутационных перенапряжений.
