В 811, РЭВ 812,РЭВ813, РЭВ814, РЭВ815, РЭВ816. РЭВ 817, РЭВ818, РЭВ 821 ,РЭВ 824 , РЭВ 825, РЭВ 826, РЭВ827,РЭВ 830. РЭВ 1000, РЭВ 2000.

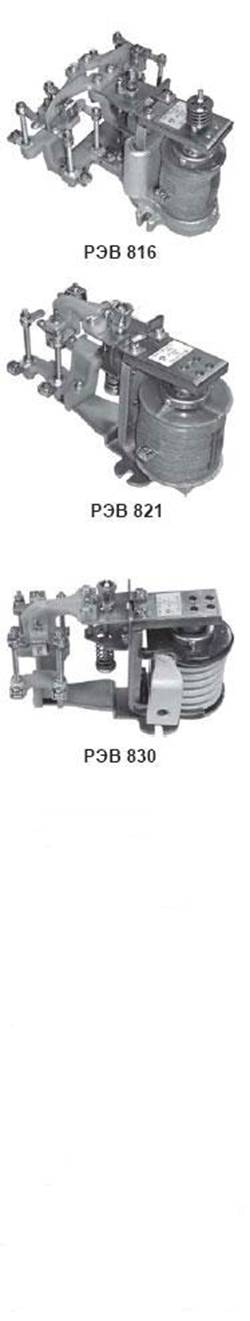

Структура условного обозначения реле

РЭВ Х ХХ Х Х Х ХХ

Обозначение вида реле: реле электромагнитное

РЭВ Х ХХ Х Х Х ХХ

Род тока цепи управления:
1 - постоянный;
2 - переменный

РЭВ Х ХХ Х Х Х ХХ

Количество замыкающих контактов

РЭВ Х ХХ Х Х Х ХХ

Количество размыкающих контактов:

РЭВ Х ХХ Х Х Х ХХ

0 - промежуточное реле без приставок
1 - реле времени с конденсаторной приставкой времени на возврат
2 - реле времени с полупроводниковой приставкой времени на возврат
3 - реле времени с полупроводниковой приставкой времени па срабатывание

РЭВ Х ХХ Х Х Х ХХ

Т - исполнение реле для подвижного состава железнодорожного транспорта

РЭВ Х ХХ Х Х Х ХХ

Степень защиты и наличию кнопок:
    0 - степень защиты IP00) (цифру 0 допускается не указывать);
    1 - степень защиты IР54 без кнопок;
    2 - степень защиты IP54 с кнопками «Пуск», «Стоп»;
    3 - степень защиты IP54 с кнопками «Пуск», «Стоп» с сигнальной лампой

РЭВ Х ХХ Х Х Х ХХ

Климатическое исполнение и категория размещения по ГОСТ 15150

Реле выпускаются с 1«З» и 1«Р» либо 2«З» и 2«Р» контактами. Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4«Р» контактов не рекомендуется, т.к. при этом надежная работа реле не обеспечивается).

Реле времени РЭВ 811— РЭВ 818

Реле имеет 1 "З" и 1 "Р" контакты.

Реле времени применяются в качестве электромагнитных реле времени в цепях постоянного тока. Втягивающие катушки реле изготовляются на номинальные напряжения: 24, 48, 110 и 220 В.

Реле для тепловозов изготовляются на номинальные напряжения 75 и 110 В, климатическое исполнение — УХЛ3.

В табл. 1 приведены для каждого типа реле пределы регулировки выдержки времени, получаемые при отключении катушки от сети и при закорачивании катушки.

Реле поставляются отрегулированными на максимальную выдержку времени, предусмотренную табл. 1 для данного типа реле. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.

Тип реле

Число контактов

Пределы регулировки выдержки времени, с, полученные

Примечание

откючением катушки

закорачиванием катушки

РЭВ 811
РЭВ 811Т
РЭВ 812
РЭВ 812Т
РЭВ 813
РЭВ 813Т
РЭВ 814
РЭВ 814Т
РЭВ 815
РЭВ 816
РЭВ 817
РЭВ 818

1«З»,1«Р»

2«З», 2«Р»
»
»
»

0,25-1

0,8-2,55

2-3,55

3-5

0,25-0,6
0,5-1,5
1,2-2,5
2-3,5

0,4-1,5

0,9-2,8

2,2-3,8

3,8-5,5

0,4-0,9
0,6-1,7
1.3-2.77
2.2-3.8

При З «Р»
контактах
пределы
регулировки
выдержки времени
снижаются

Назначение реле контроля тока РЭВ 830
Реле контроля применяется в качестве минимального токового реле в цепях постоянного тока.
Реле могут быть отрегулированы на ток втягивания в пределах 30-80% от номинального тока катушки.
Реле имеет 1 "З" и 1 "Р" контакторы.

Техническая характеристика реле контроля тока РЭВ 830

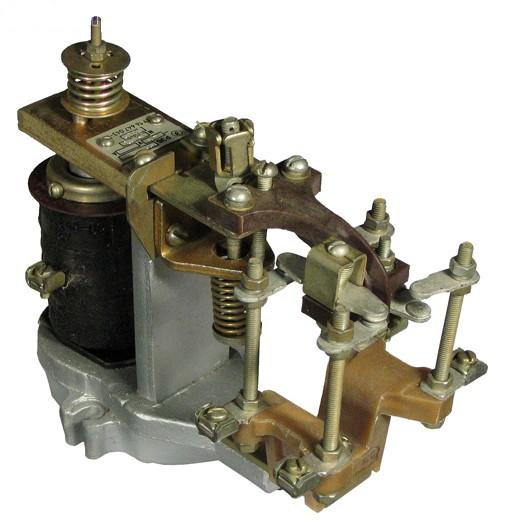

Реле серий РЭВ 1000, РЭВ 2000 являются комплектующими изделиями и предназначены для применения в схемах управления эскалаторами метрополитена, в стационарных установках.

Реле допускают установку на них приставок контактных серии ПКЛ, ПК (1«з»+1«р»; 2«з»; 2«з»+2«р»; 3«з»+1«р»; 4«з»; 1«з»+3«р»; 4«р»), приставок времени серии ПВЛ, приставок памяти ППЛ и других приставок с аналогичными характеристиками выше указанных устройств.

Реле комплектуемые ограничителями перенапряжений ОПН, пригодны для работы в системах управления с применением микропроцессорной техники.

Габариты, мм

Масса, кг

1,6

155х190х180

3,5

2,5

100

160

250

320

400

630

Технические характеристики реле РЭВ

Номинальный ток контактов, А

Номинальное напряжение цепи управления, В
    РЭВ 811 - РЭВ 818, РЭВ 821, РЭВ 822,
    РЭВ 825, РЭВ 826, РЭВ 830
    РЭВ 811Т - РЭВ 814Т

10
24, 48, 110, 220

75, 110

Номинальный ток цепи управления реле РЭВ 830, А

1,6, 2,5, 4, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400, 630

Время срабатывания реле при U , с, не более:
РЭВ 811 - РЭВ 818
РЭВ 822, РЭВ 826,
РЭВ 821, РЭВ 825

0,3
0,1
от 0,05 до 0,2

Коммутационная износостойкость реле, млн. циклов ВО, не менее

Механическая износостойкость реле, млн. циклов ВО, не менее:
без замены сменных частей
с заменой сменных частей

20
10

Допустимые режимы работы

прерывисто-продолжительный; кратковременный; повторно-кратковременный (ПВ 40 %).

Присоединение проводников к контактам и катушкам

переднее

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3, Т3, УХЛ4

Масса, кг, не более

3,5

Габаритные размеры, ШхВхГ, мм
    РЭВ 811 - РЭВ 818
    РЭВ 821, РЭВ 822
    РЭВ 825, РЭВ 826
    РЭВ 830
    РЭВ 880

150х200х135
110х190х180
150х200х180
155х190х180
150х250х220
